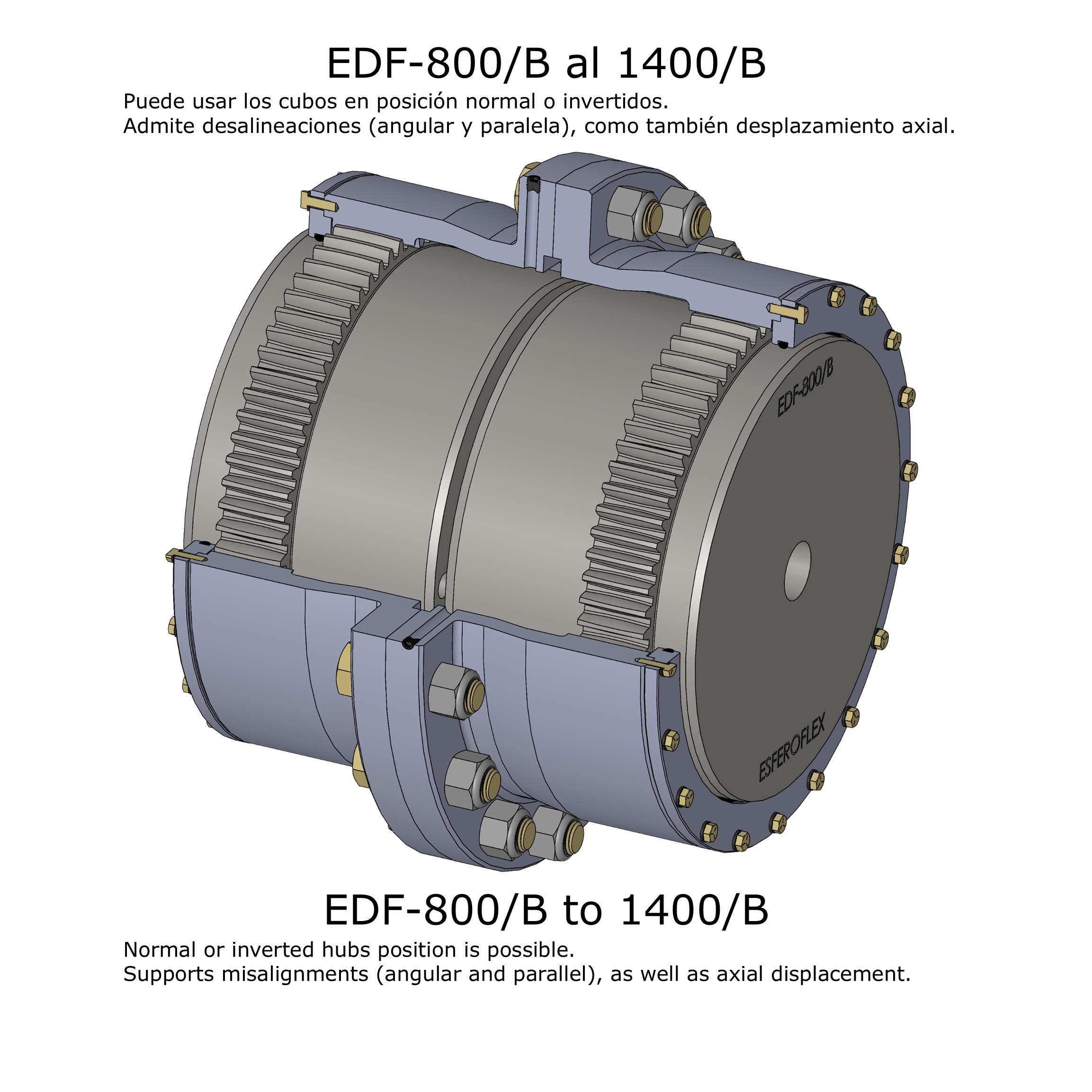

Acoplamiento a dientes doblemente curvos 'Serie EDF'
Este acoplamiento transmite movimiento vinculando los ejes a los cubos de cada extremo.

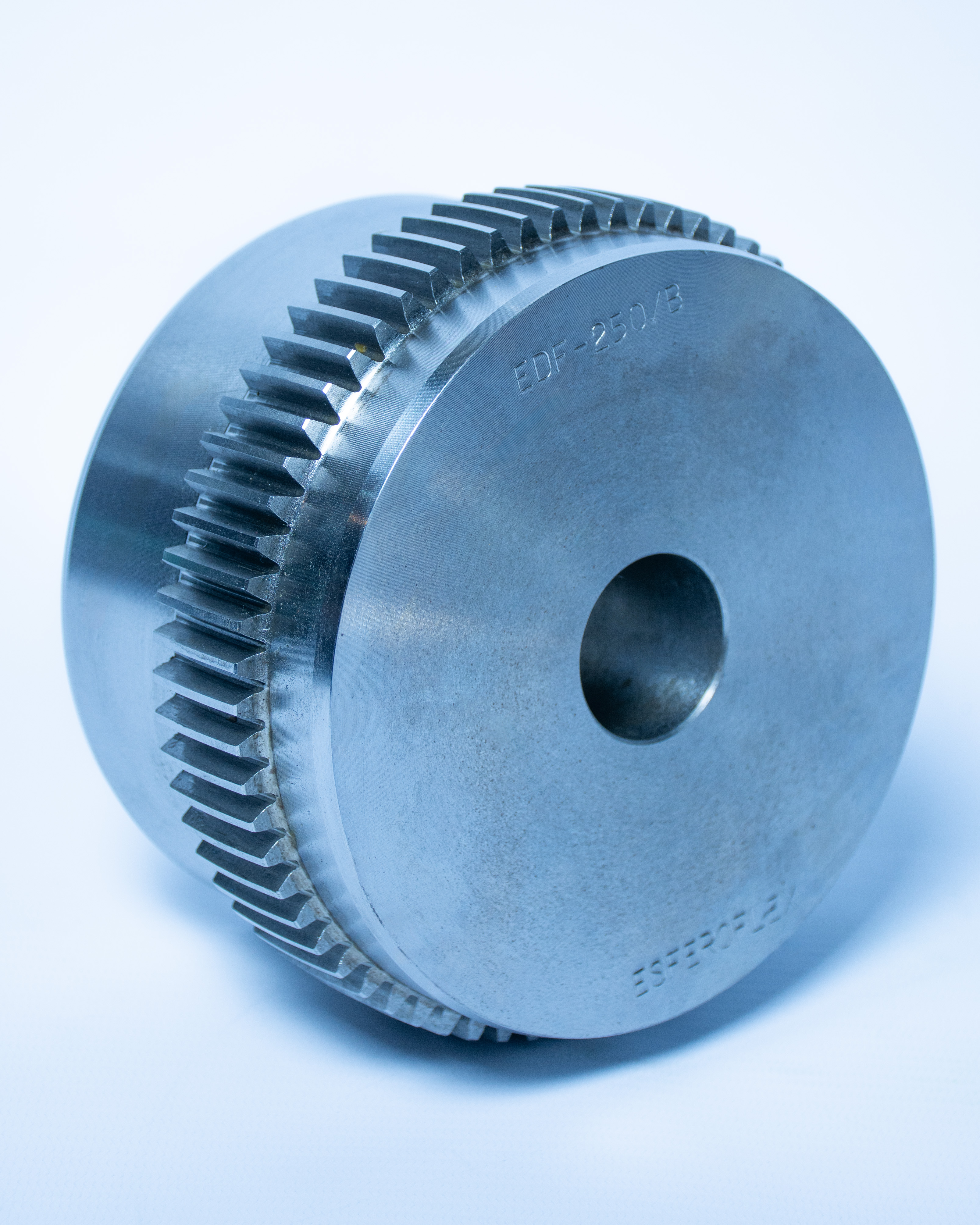

Los dentados exteriores de los cubos engranan con los dentados interiores de las campanas.
El ancho del dentado interior de las campanas es mayor que el ancho del dentado exterior de los cubos, para poder dar mayor amplitud de juego y distancia axial entre puntas de ejes.
Torque normal: 1,22 – 913 [KNm]
Rango de temperatura:
-30 a 80 [°C] con o´ring de NBR
80 a 220 [°C] con o´ring de Viton
Desalineación angular máxima: 1.5 [°]. Para más de 1.5 [°] usar Eje Flotante “EF”
Transmite muy altos torques en dimensiones y pesos reducidos.
Mantenimiento rápido: Quitando 2 tapones de lubricación, se agrega lubricante.
Totalmente equivalentes e intercambiables con otras marcas tales como Falk, Flender ó Ringfeder.
Configuraciones especiales
SEMIFLEXIBLE “EDSF”

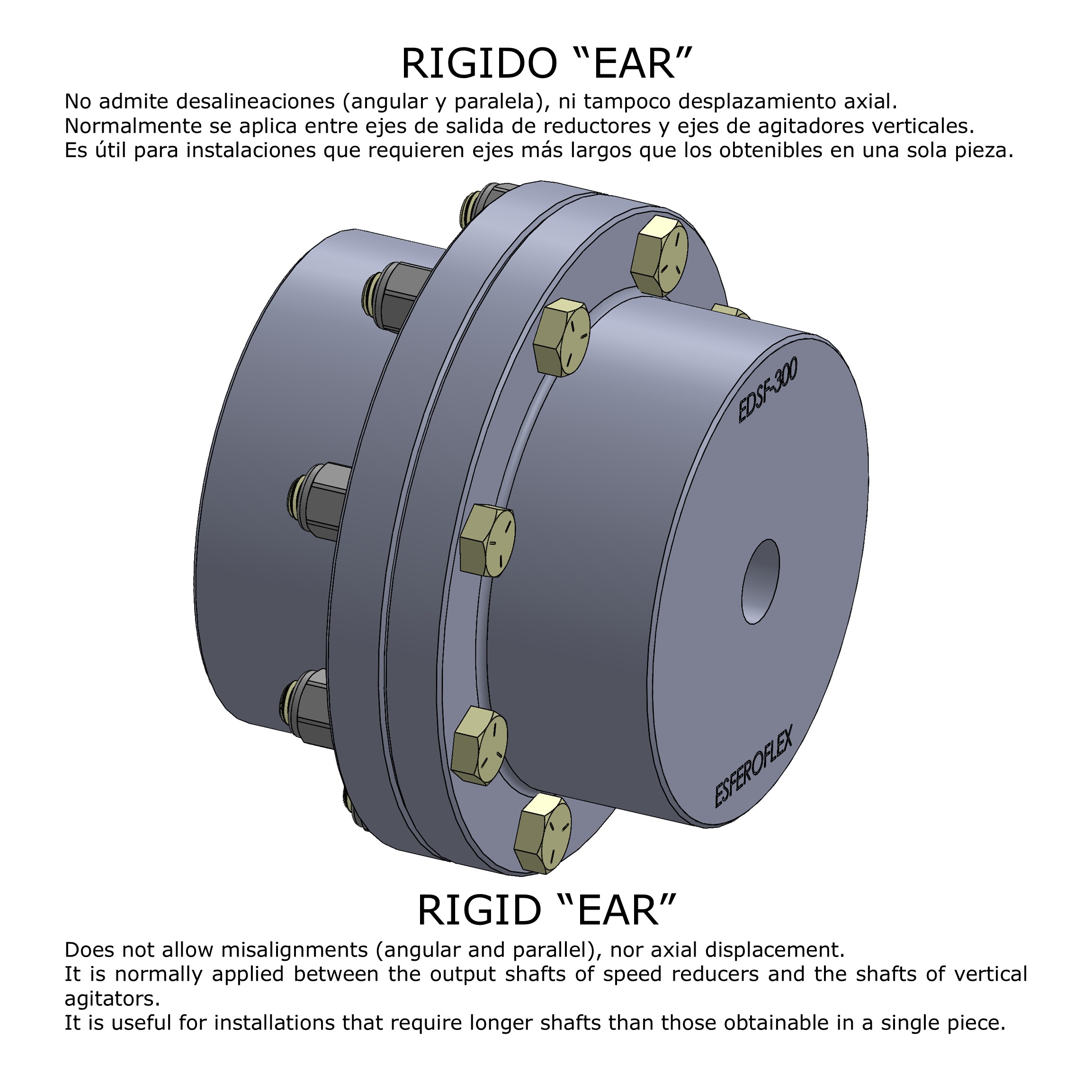

RIGIDO “EAR”

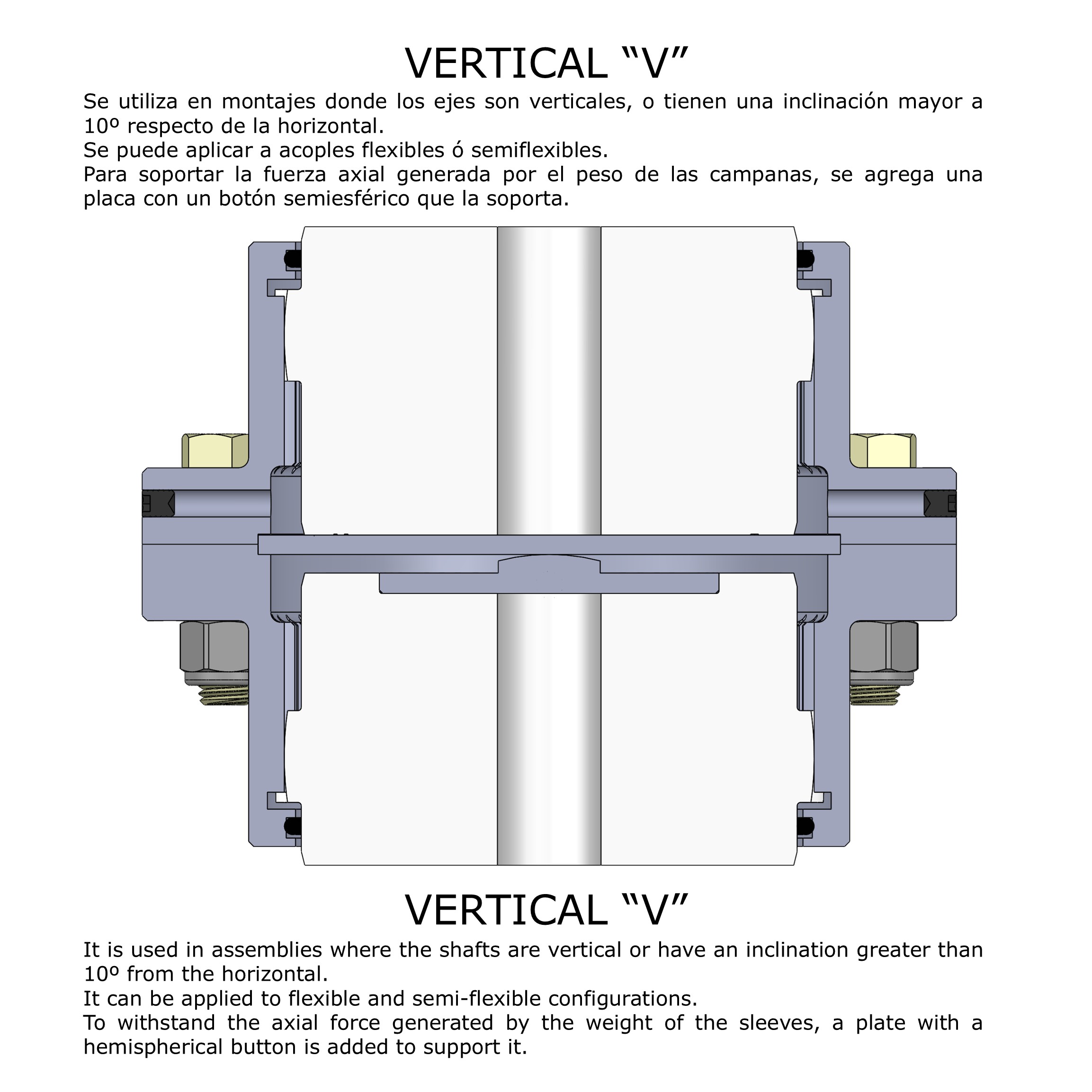

VERTICAL “V”
EJE FLOTANTE “EF” FRRF

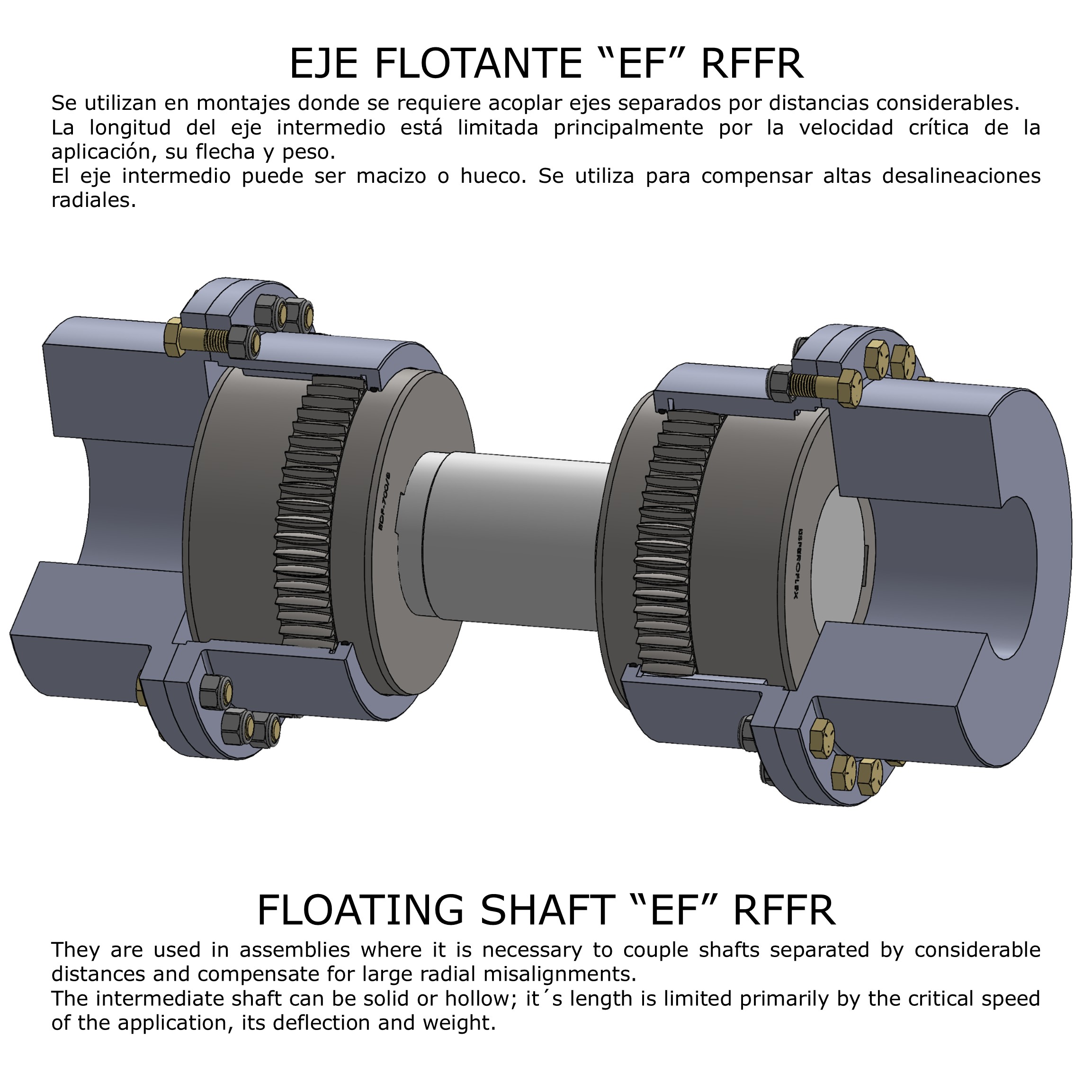

EJE FLOTANTE “EF” RFFR

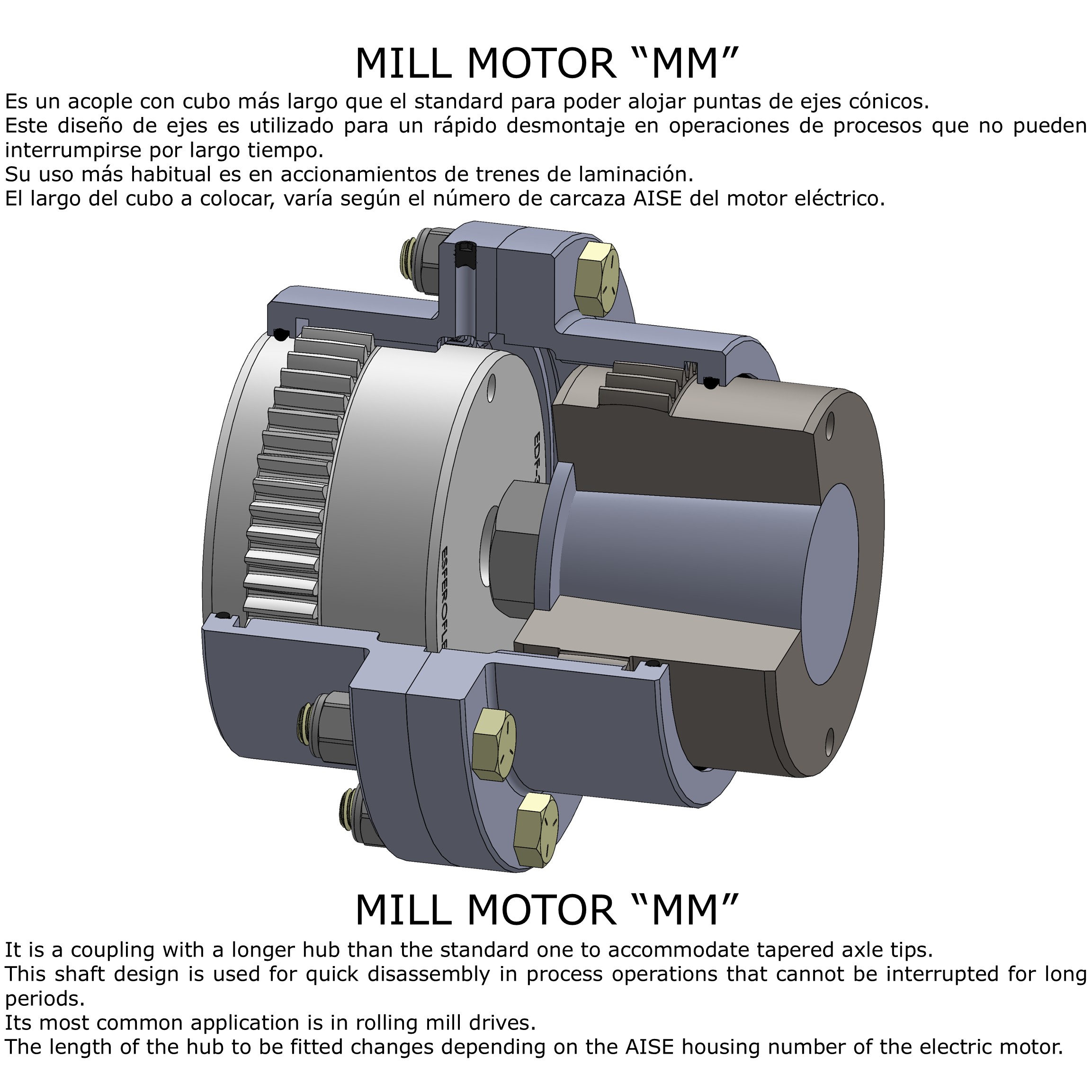

MILL MOTOR “MM”

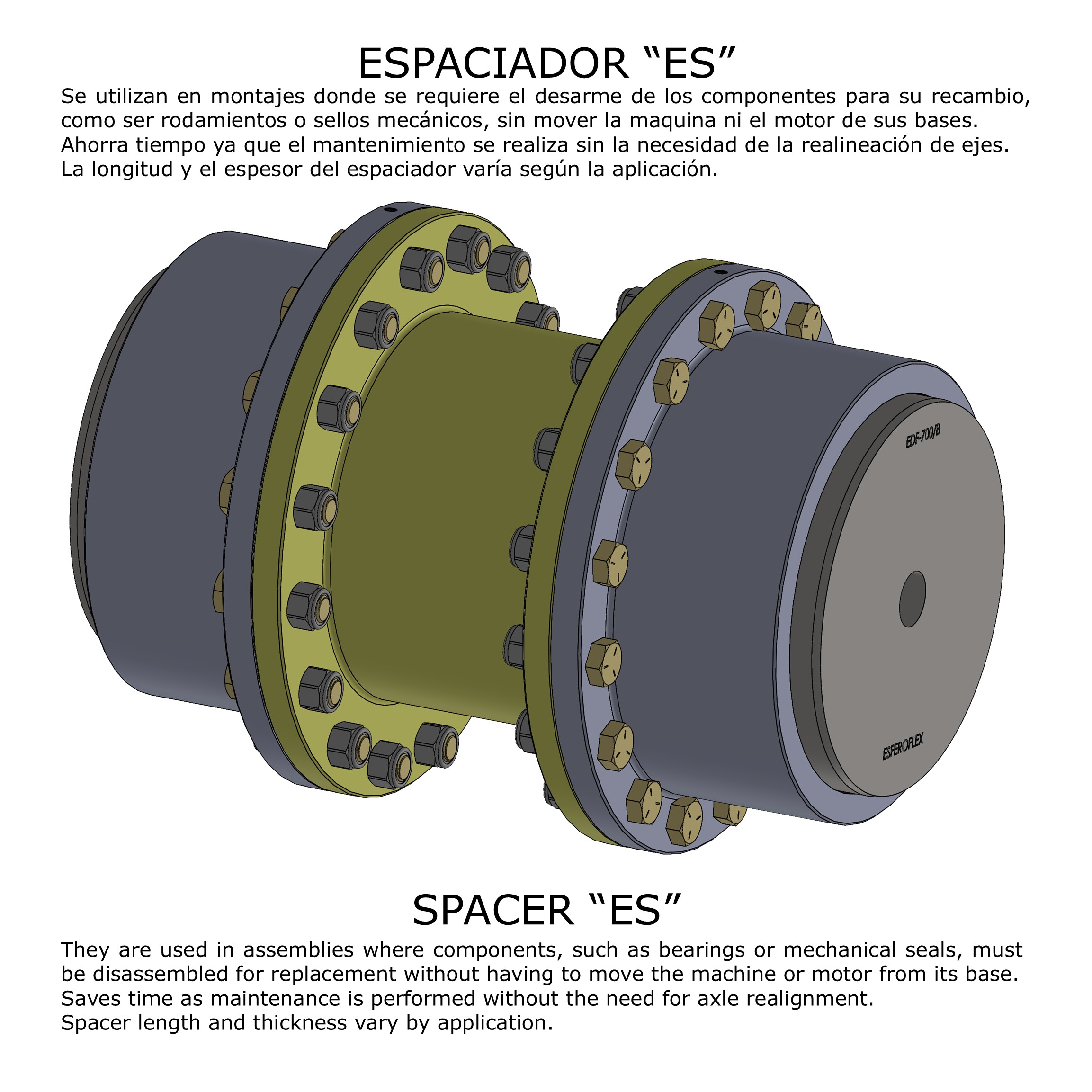

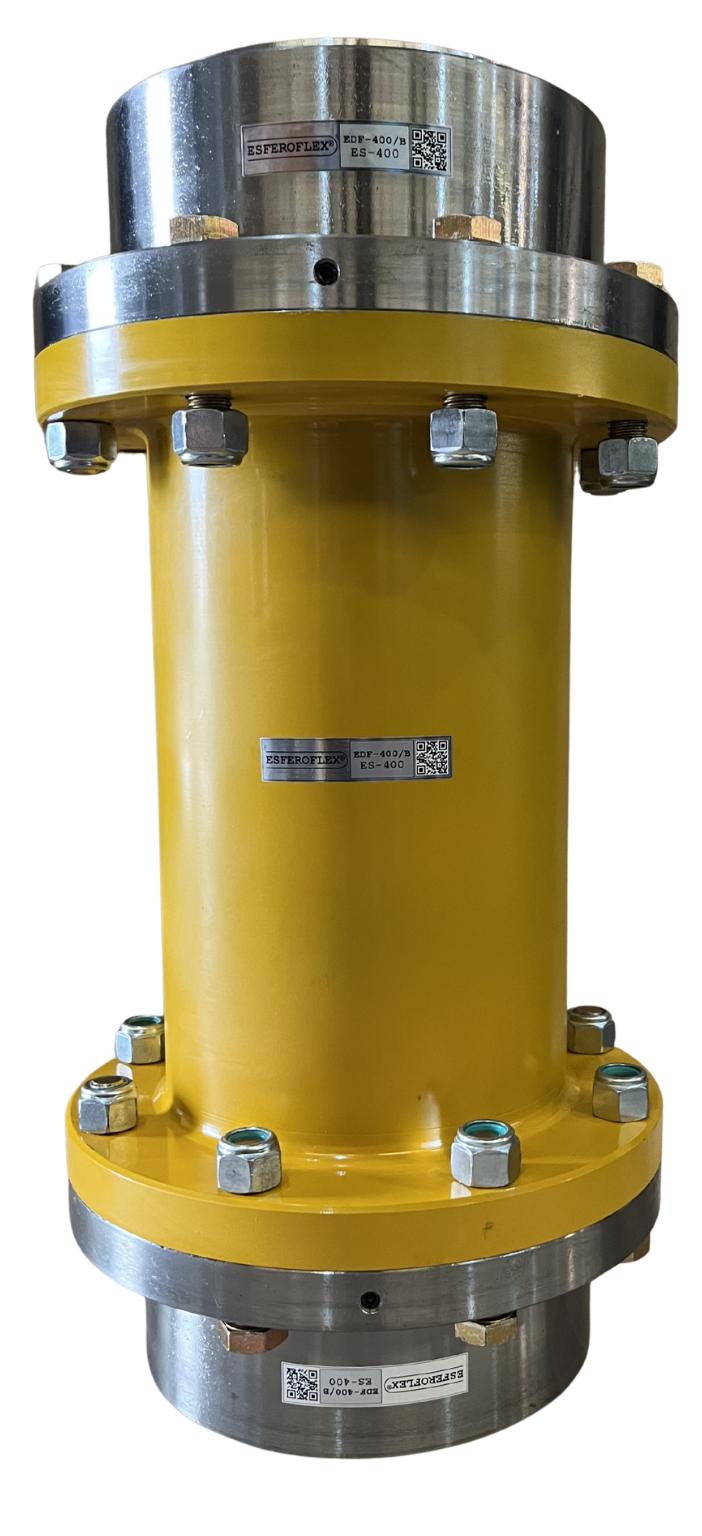

ESPACIADOR “ES”

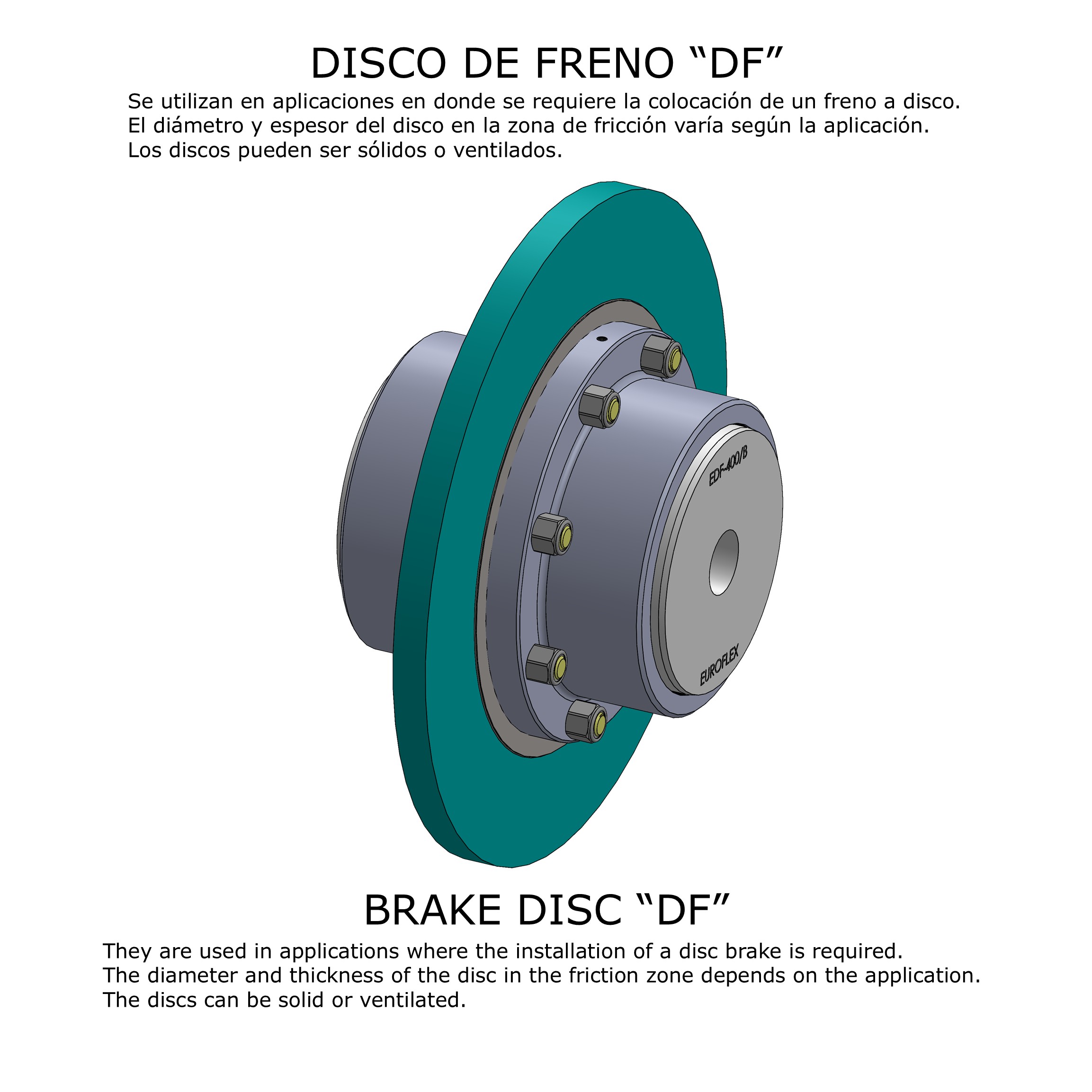

DISCO DE FRENO “DF”

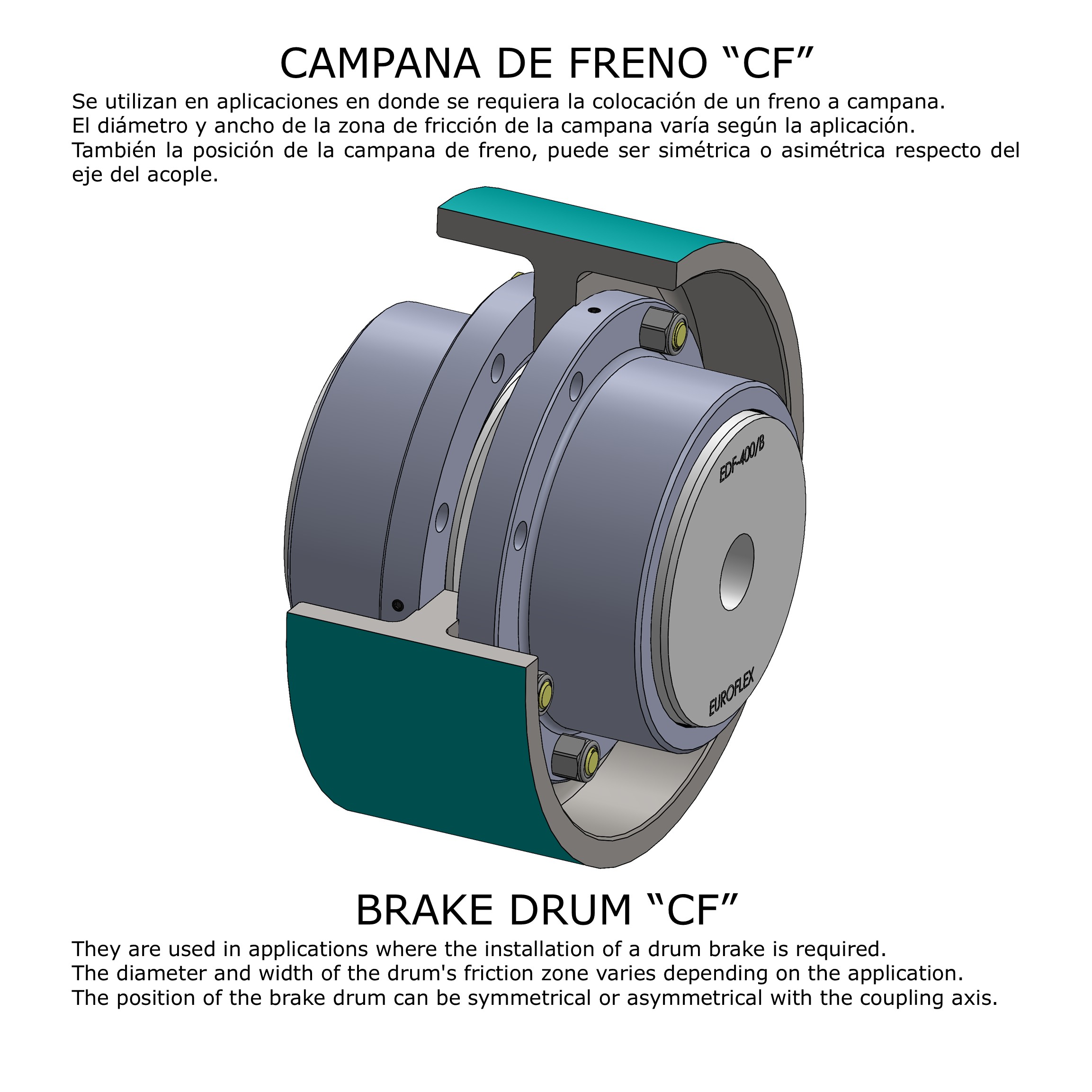

CAMPANA DE FRENO “CF”

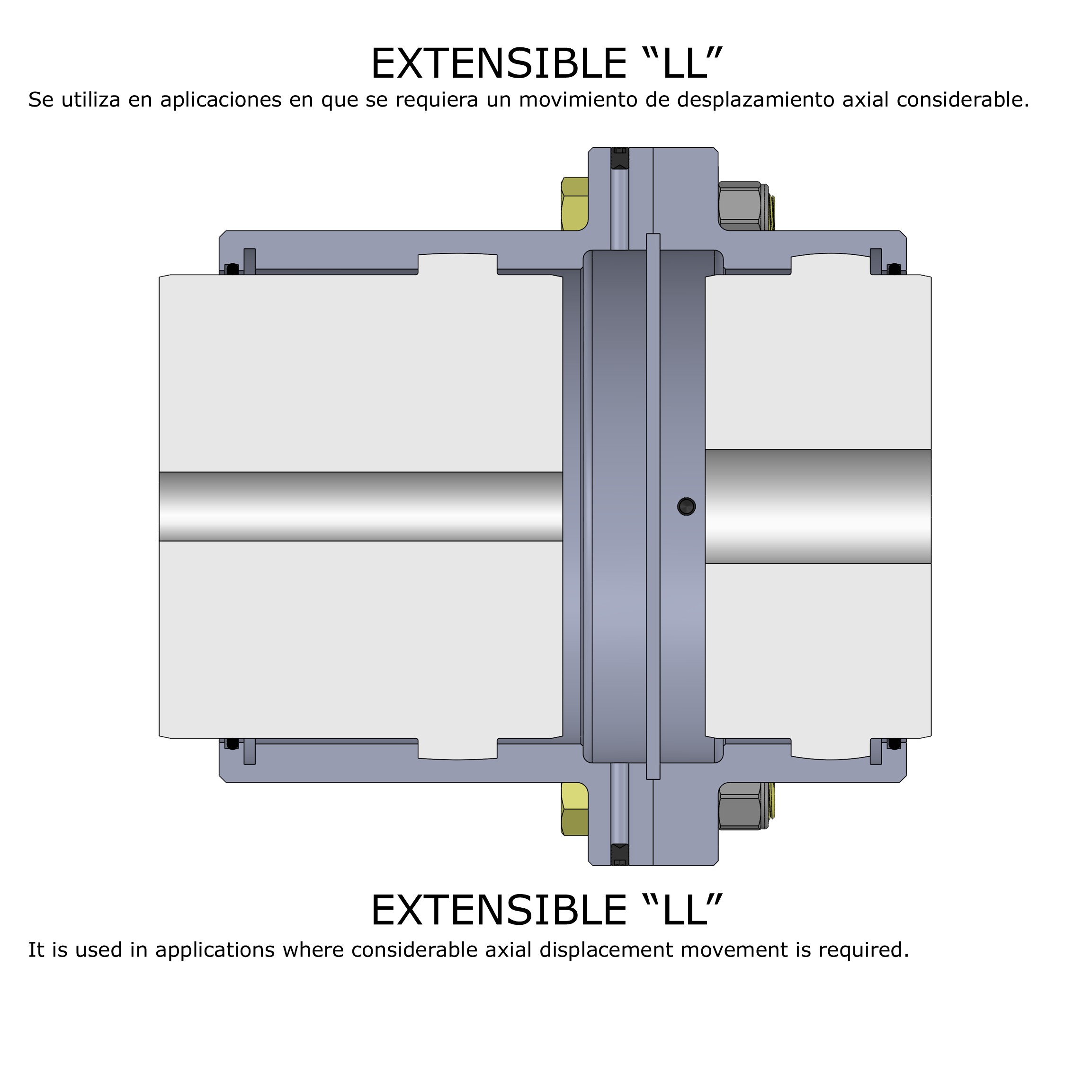

EXTENSIBLE “LL”

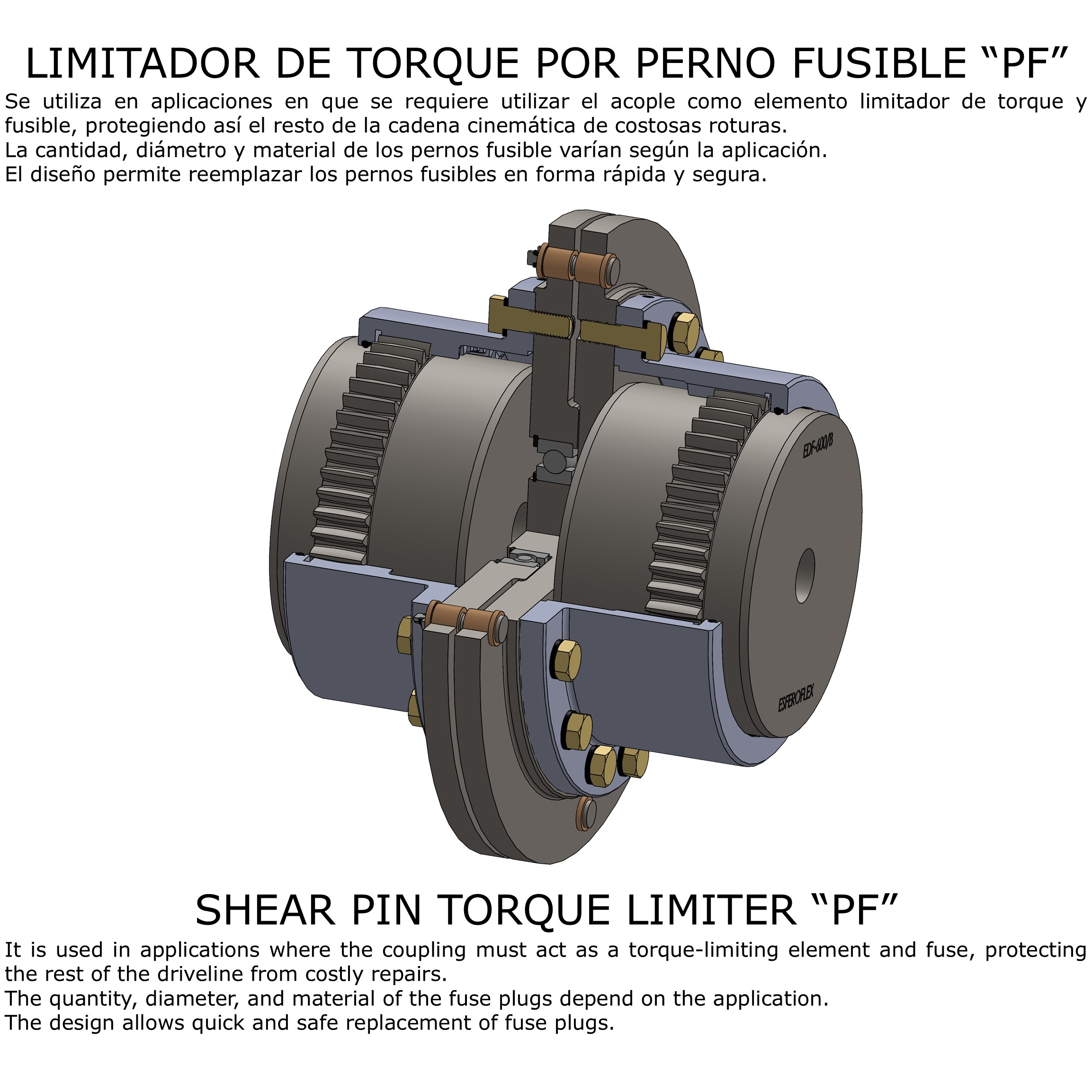

LIMITADOR DE TORQUE POR PERNO FUSIBLE “PF”

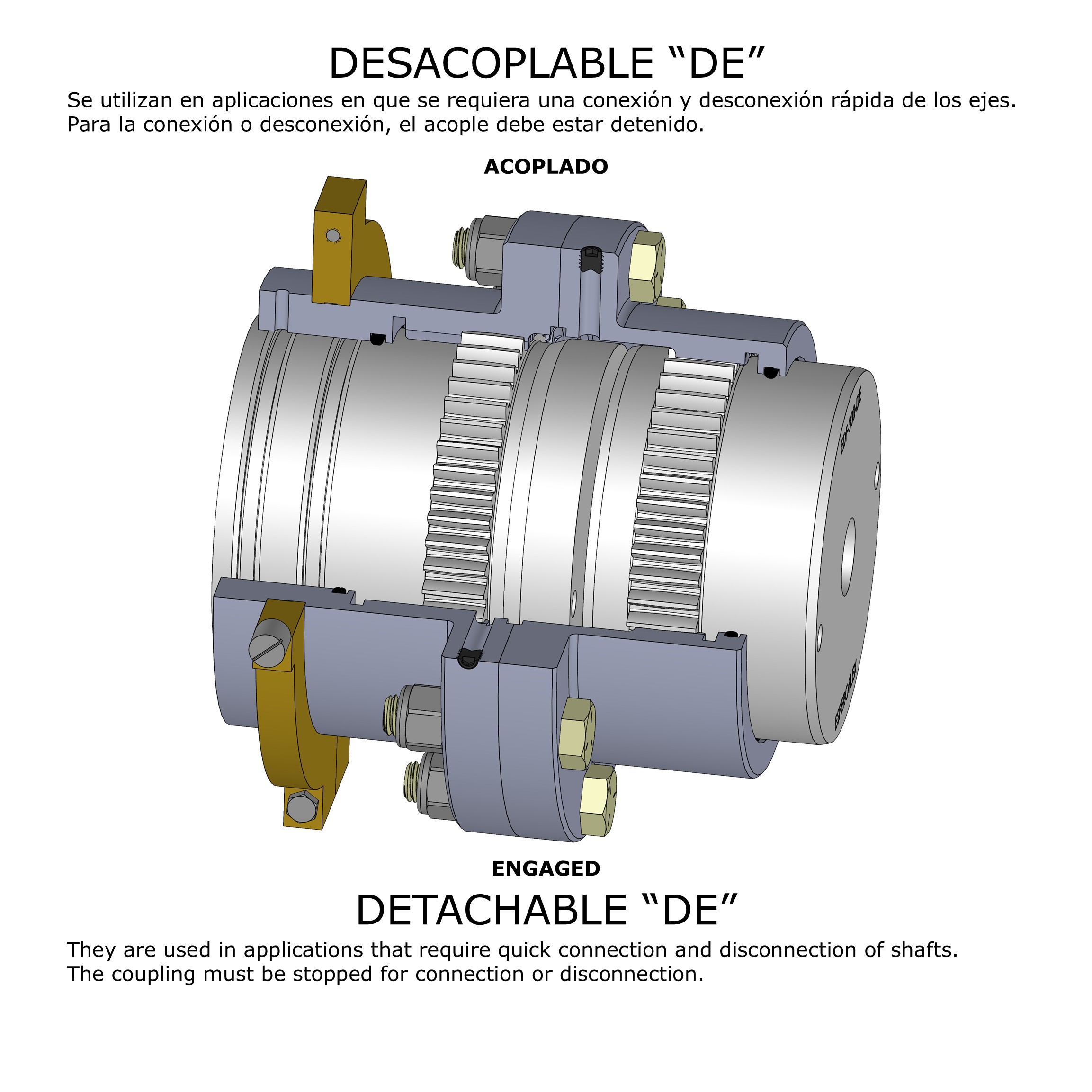

DESACOPLABLE “DE” Acoplado

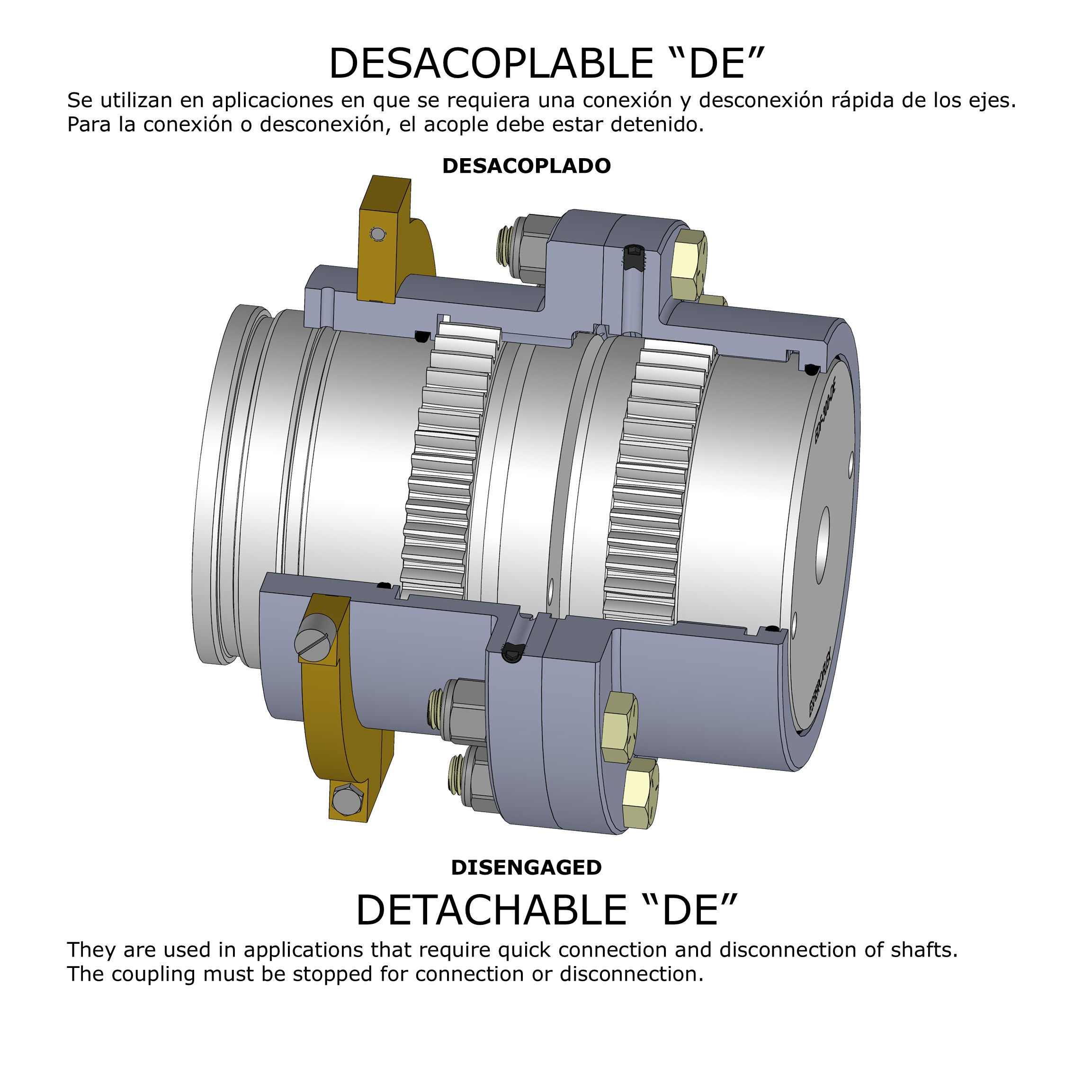

DESACOPLABLE “DE” Desacoplado
